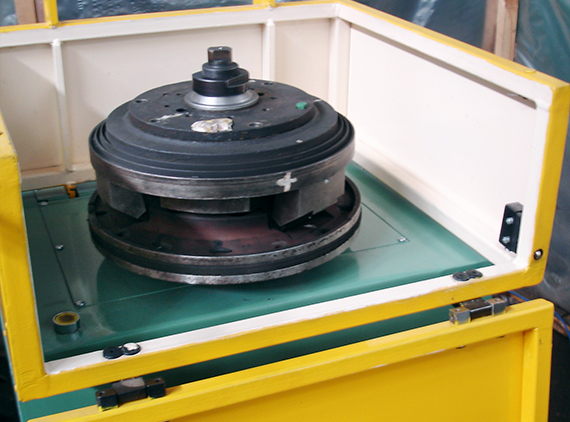

Станок для балансировки муфт сцепления подвагонных генераторов модели БВИ-03-80
Станок предназначен для балансировки муфт сцепления подвагонных генераторов типи ЭГВ-08-У1.
Особенности конструкции
- Шпиндель станка спроектирован как полноценный узел разборной конструкции, что упрощает его обслуживание.
- Сменные балансировочные оправки позволяют быстро переоснащать станок под ротора с различными посадочными отверстиями.
- Фиксация шпинделя для удобства коррекции дисбаланса.
- Предварительно настроенный частотно-регулируемый асинхронный электропривод позволяет контролировать частоту вращения ротора, процесс разгона и торможения.
- Простая в управлении балансировочная система ПБ-02М выполняет цикл измерения одной плоскости коррекции.
- Защитное ограждение класса В предохраняет от контакта с вращающимися деталями.
- Все электрооборудование расположено в шкафу, наружные кабеля заведены в металлорукава. Сборка соответствует нормам СЕ.
Станок может поставляться в комплекте:

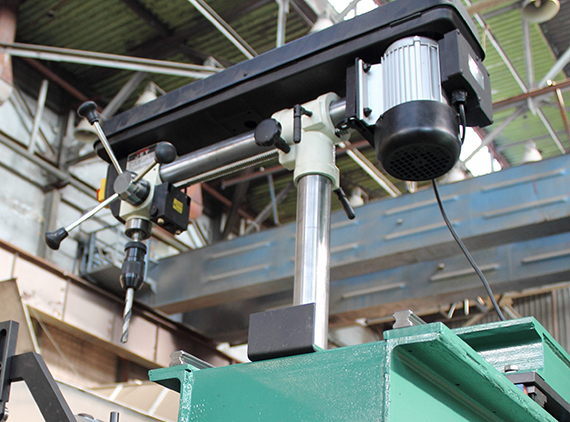

- со сверлильным модулем коррекции дисбаланса
- с дополнительными оправками для балансировки различных деталей
- с защитным ограждением класса С (закрытый кожух)
Основные технические характеристики
| Параметры | |
|---|---|
| Наибольшая масса балансируемых роторов, кг | 100 |
| Наибольшие габаритные размеры балансируемых роторов: | |
| - диаметр, мм | 560 |
| - высота, мм | 250 |
| Частота вращения ротора при балансировке мин-1 | 400-1200 |
| Класс точности станка по ГОСТ 20076-89 | "Н" |
| Присоединительные размеры шпинделя | К40 (7:24) |
| Габаритные размеры, мм | 1700х890х1350 |
| Масса станка, кг | 250 |
| Тип измерительной системы | одноплоскостная специальная |
