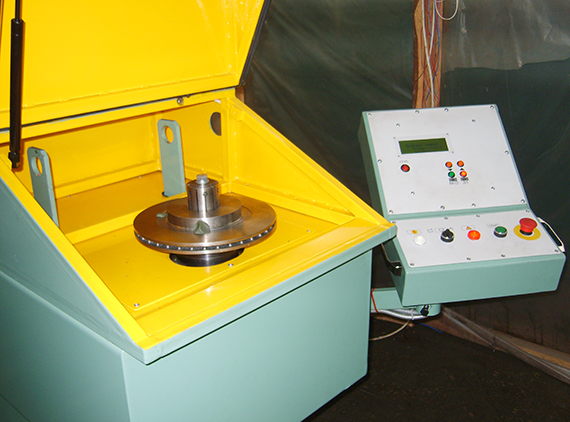

Полуавтоматический станок для балансировки тормозных дисков модели БВИ-03-80М2

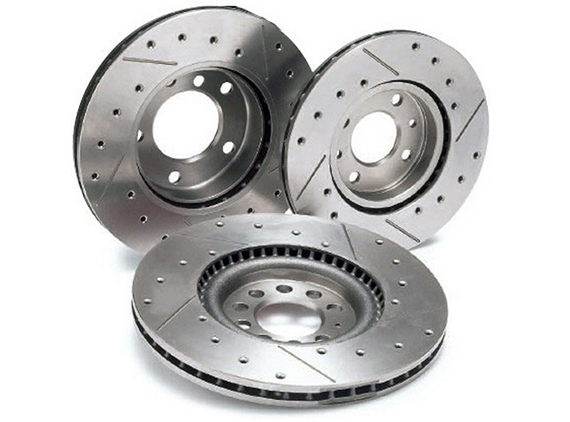

Станок предназначен для балансировки вентилируемых тормозных дисков легковых автомобилей. Оснащен цанговым зажимом детали, а также автоматическим доворотом детали.
Особенности конструкции
- Автоматический цанговый пневматический зажим детали обеспечивает высокую производительность в серийном производстве.
- Шпиндель станка спроектирован как полноценный узел разборной конструкции, что упрощает его обслуживание.
- Сменные балансировочные оправки позволяют быстро переоснащать станок под ротора с различными посадочными отверстиями.
- Автоматический доворот балансируемой детали в место установки или снятия корректирующей массы.
- Предварительно настроенный частотно-регулируемый асинхронный электропривод позволяет контролировать частоту вращения ротора, процесс разгона и торможения.
- Простая в управлении балансировочная система ПБ-02М выполняет цикл измерения одновременно в двух плоскостях коррекции.
- Защитное ограждение класса С (закрытый кожух) обеспечивает безопасную эксплуатацию.
- Все электрооборудование расположено в шкафу, наружные кабеля заведены в металлорукава.
Станок может поставляться в комплекте:
- со сверлильным модулем коррекции дисбаланса
- с фрезерным модулем коррекции дисбаланса
- с дополнительными оправками для балансировки различных деталей
- с защитным ограждением класса С (закрытый кожух)
Основные технические характеристики
| Параметры | |
|---|---|
| Наибольшая масса балансируемых роторов, кг | 10 |
| Наибольшие габаритные размеры балансируемых роторов: | |
| - диаметр, мм | 500 |
| - высота, мм | 100 |
| Диапазон частот вращения при балансировке, мин-1 | 500-1500 |
| Класс точности станка по ГОСТ 20076-89 | "Н" |
| Присоединительные размеры шпинделя | К40 (7:24) |
| Габаритные размеры, мм | 800х1100х1350 |
| Масса станка, кг | 180 |
| Тип измерительной системы | одноплоскостная специальная |
