Программно-аппаратный балансировочный комплекс ПАК-1 на базе промышленного компьютера
ПАК-1

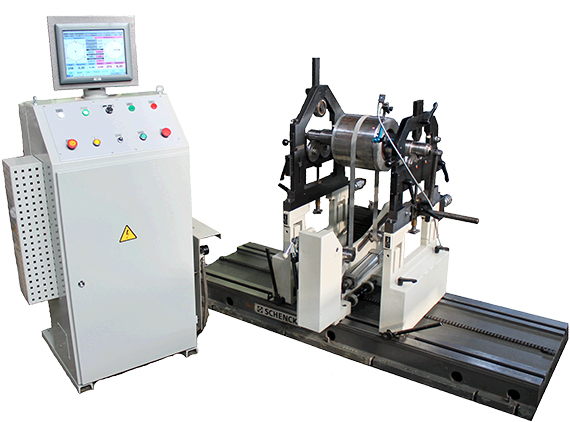

Возможно ли сделать процесс балансировки максимально удобным и качественным? Ответ – Да. Создавая систему ПАК-1, мы не только учли новые разработки в этой области, но и все нюансы работы в НАШИХ условиях. Универсальная измерительная система адаптируема под любой вид конструкции балансировочных станков. Точностные характеристики станков оснащенных ПАК-1 соответствуют требованиям ГОСТ 20076-2007 и стандарту ISO 2953-99.
Существенные особенности

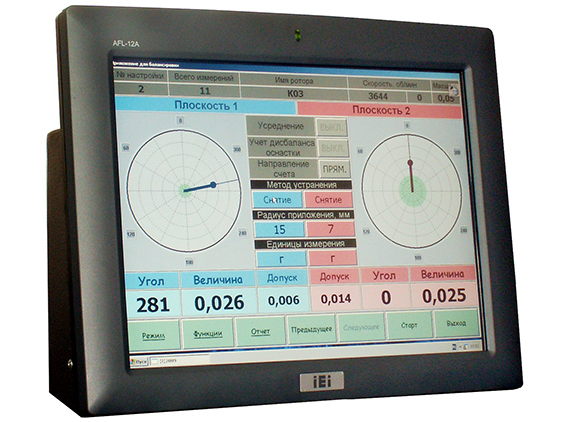

Балансировочная система ПАК-1 построена на базе промышленного безвентиляторного компьютера с активным сенсорным TFT монитором, под управлением лицензионной ОС Windows.
Система ПАК-1 двухплоскостная с возможностью проведения статической (одноплоскостной) балансировки в динамическом режиме. Настройка выполняется методом 3-х пусков.
Промышленный компьютер защищен источником бесперебойного питания.
USB-порт для подключения лазерного принтера, флэш-USB память, порт для подключения к локальной сети и сети Ethernet делают процесс обработки результатов балансировки более удобным.
Программное обеспечение системы позволяет выполнять настройку станка на серийных роторах с начальным дисбалансом, что исключает трату времени на изготовление эталонного ротора и проведение условной балансировки.
Пошаговые текстовые подсказки обеспечивают простоту настройки и работы с системой, позволяют затратить минимум времени на обучение и начать уверенную эксплуатацию.
Удобство работы
- Оператор может использовать записанные в памяти настройки или сам производить настройку, с использованием любого ротора и веса
- Данные настройки могут сохраняться в памяти Системы. Использовать их можно, выбрав из памяти нужную позицию в каталоге. Количество записываемых данных настроек — неограниченно.
- Возможность отображения значений корректирующих дисбалансов ротора в единицах измерения дисбалансов.
Программно-реализованные встроенные функции
Кроме выполнения всех функций присущих балансировочному прибору ПБ-02М, система ПАК-1 обладает рядом существенных дополнений.
- Автоматический доворот балансируемой детали в место установки или снятия корректирующей массы
- Расчет величин единичных допустимых масс и контрольных грузов необходимых для настройки балансировочного комплекса на новый ротор.
- Распределение дисбаланса на несколько плоскостей коррекции
- Разложение дисбаланса по фиксированным точкам с использованием грузов фиксированной массы
- Создание и распечатка отчетов о проведенной балансировке ротора

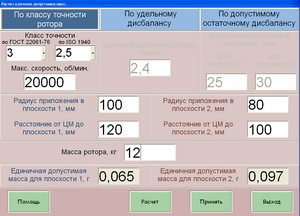

Расчет для настройки балансировочного комплекса:
- расчет по классу точности ротора
- расчет по удельному дисбалансу
- расчет по допустимому остаточному дисбалансу

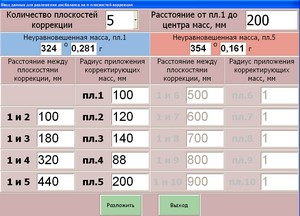

Распределение дисбаланса на несколько плоскостей коррекции

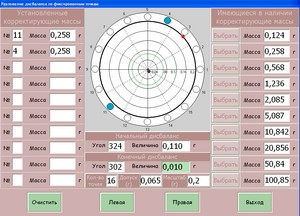

Разложение дисбаланса по фиксированным точкам с использованием грузов фиксированной массы

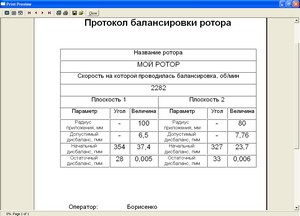

Создание и распечатка отчетов о проведенной балансировке ротора
