Микропроцессорный двухплоскостной балансировочный прибор ПБ-02М

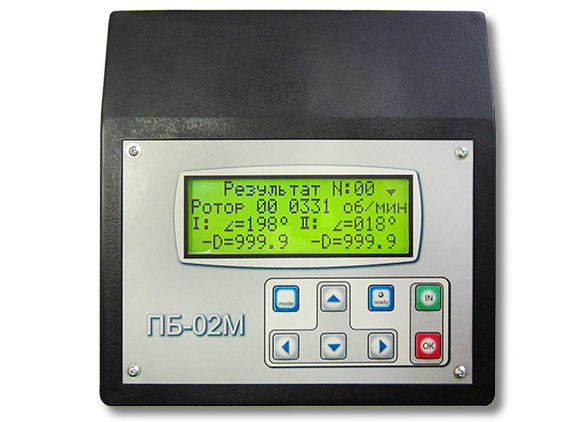

Прибор ПБ-02М
с буквенно-цифровым дисплеем

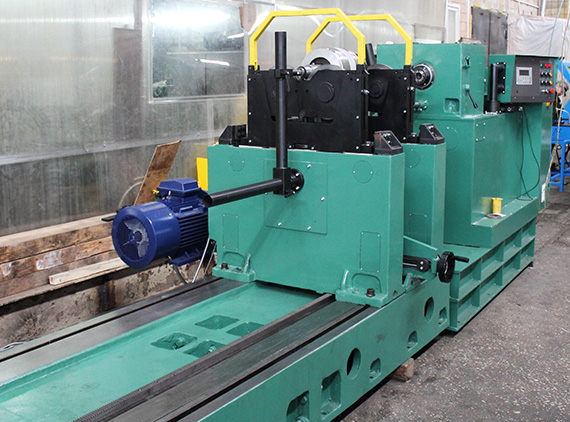

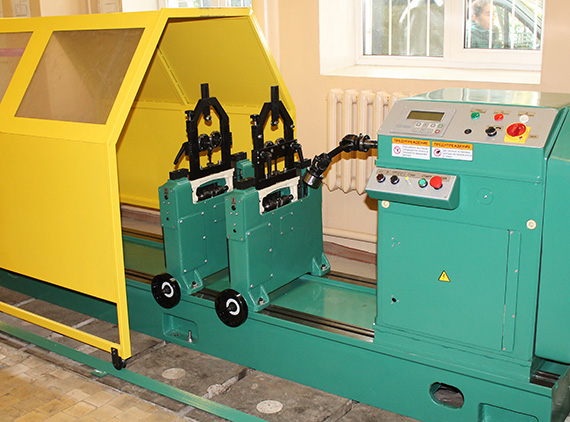

Максимально прост и надежен - сочетает в себе продуманную функциональность и адаптивность под любые условия работы. Разработан и произведен специально для применения в составе балансировочных станков большинства существующих конструкций. Точностные характеристики станков оснащенных ПБ-02М соответствуют требованиям ГОСТ 20076-2007 и стандарту ISO 2953-99.
Программно-реализованные встроенные функции
Программное обеспечение системы позволяет выполнять настройку станка методом пробных пусков на серийных роторах с начальным дисбалансом, что исключает трату времени на изготовление эталонного ротора и проведение условной балансировки.
- Экспоненциальное векторное усреднение повышает точность измерения при наличии значительных помех, с частотой близкой к частоте вращающегося ротора
- Векторное усреднение необходимого числа последних результатов измерений позволяет проводить балансировку роторов с подвижными (неоднозначно устанавливающимися от пуска к пуску) элементами
- Возможность разложения корректирующих грузов на конструктивно обусловленные точки крепления (лопатки, лопасти, пазы)
- Возможность проведения статической (одноплоскостной) балансировки в динамическом режиме на двухплоскостном балансировочном станке
- Учет эксцентриситета балансировочной оправки
- Учет начального дисбаланса при выборе величин контрольных масс (подсказка о необходимости увеличения контрольных масс при значительных величинах начального дисбаланса)
- Контроль скорости вращения ротора с подсказкой при отклонении от номинальной более 5%
- Учет дисбаланса технологической оснастки при двухплоскостной балансировке - полезен при работе на станках с осевым приводом (карданом)
Оптимальная эргономичность
Балансировочный прибор ПБ-02М настолько прост и удобен в работе, что пользователю достаточно трех часов обучения, чтобы уже начать уверенную эксплуатацию
- Информация отображается на жидкокристаллическом символьном дисплее с углом обзора 170 градусов и широким рабочим температурным диапазоном
- Использование микропроцессорной электроники в сочетании с мембранной клавиатурой дают исключительную надежность и работоспособность в производственных условиях любой сложности - пыль, влага, холод, жара, работа грязными руками.
- В памяти прибора хранятся настройки на ранее балансированные ротора, что сокращают время переналадки станка. Запоминание результатов до 100 последних измерений позволяет анализировать и контролировать процесс балансировки
Прибор ПБ-02М с графическим дисплеем
Для большего удобства пользователя прибор ПБ-02М дополнен графическим дисплеем. Совмещает в себе надежность, функциональность и простоту в работе. Разработан и произведен специально для применения в составе балансировочных станков большинства существующих конструкций. Точностные характеристики станков оснащенных ПБ-02М соответствуют требованиям ГОСТ 20076-2007 и стандарту ISO 2953-99.
Программно-реализованные встроенные функции
Программное обеспечение системы позволяет выполнять настройку станка методом пробных пусков на серийных роторах с начальным дисбалансом, что исключает трату времени на изготовление эталонного ротора и проведение условной балансировки.
- Расчет значений допустимых дисбалансов при отсутствии технической документации на балансируемое изделие
- Расчет величин единичных допустимых масс и масс рекомендованных контрольных грузов упрощает процесс настройки на балансируемый ротор
- Создание отчетов о проведенной балансировке для последующего просмотра/анализа или передачи на компьютер для распечатки и отчетности
- Экспоненциальное векторное усреднение повышает точность измерения при наличии значительных помех, с частотой близкой к частоте вращающегося ротора
- Векторное усреднение необходимого числа последних результатов измерений позволяет проводить балансировку роторов с подвижными (неоднозначно устанавливающимися от пуска к пуску) элементами
- Возможность разложения корректирующих грузов на конструктивно обусловленные точки крепления (лопатки, лопасти, пазы)
- Возможность проведения статической (одноплоскостной) балансировки в динамическом режиме на двухплоскостном балансировочном станке
- Учет эксцентриситета балансировочной оправки.
- Учет начального дисбаланса при выборе величин контрольных масс (подсказка о необходимости увеличения контрольных масс при значительных величинах начального дисбаланса)
- Контроль скорости вращения ротора с подсказкой при отклонении от номинальной более 5%
- Учет дисбаланса технологической оснастки при двухплоскостной балансировке - полезен при работе на станках с осевым приводом (карданом)
Легко и эргономично
Балансировочный прибор настолько прост и удобен в работе, что пользователю достаточно трех часов обучения, чтобы уже начать уверенную эксплуатацию.
Использование микропроцессорной электроники в сочетании с мембранной клавиатурой дают исключительную надежность и работоспособность в производственных условиях любой сложности - пыль, влага, холод, жара, работа грязными руками.
Графический метод отображения вектора дисбаланса в процессе балансировки упрощает наглядное определение места для добавления/снятия корректирующей массы (особо привычно для операторов работавших со стробоскопической системой).
- Информация отображается на жидкокристаллическом графическом дисплее с углом обзора 150 градусов и широким рабочим температурным диапазоном
- Увеличенная емкость внутренней памяти позволяет сохранять до 1000 отчётов о проведенной балансировке
- В памяти прибора хранятся настройки на ранее балансированные ротора, что сокращают время переналадки станка. Запоминание результатов до 100 последних измерений позволяет анализировать и контролировать процесс балансировки
Основные технические характеристики
| Параметры | ПБ-02М с буквенно-цифровым дисплеем | ПБ-02М с графическим дисплеем |
|---|---|---|
| Число плоскостей коррекции ротора: | 2 (измерение проводится одновременно) | 2 (измерение проводится одновременно) |
| Система измерения координат: | Полярная | Полярная |
| Диапазоны рабочих скоростей при балансировке, об/мин: | 200-10000 (с возможностью расширения в любую сторону) | 200-10000 (с возможностью расширения в любую сторону) |
| Единицы измерения скорости вращения ротора: | об/мин | об/мин |
| Представление величины дисбаланса: | в граммах, гмм, гсм, гмм/кг, Dдоп по выбору | в граммах, гмм, гсм, гмм/кг, Dдоп по выбору |
| Дискретность измерения величины дисбаланса: | не менее 0.1 от величины допустимого дисбаланса | не менее 0.1 от величины допустимого дисбаланса |
| Единицы измерения угла: | угловые градусы | угловые градусы |
| Дискретность измерения угла: | 1 градус | 1 градус |
| Объем энергонезависимой памяти:
- настроек роторов: - результатов измерений: - отчетов о балансировке: |
20 100 - |
20 100 1000 |
| Параметры питающей сети | 220В ± 10%, 1 Ph, 50Гц ± 1 | 220В ± 10%, 1 Ph, 50Гц ± 1 |
| Потребляемая мощность не более, Вт: | 10 | 10 |
| Габаритные размеры, мм: | 270х220х120 (*) | 270х220х120 (*) |
| Масса изделий не более, кг: | 1.8 (*) | 1.8 (*) |
| Стандартная комплектация: | - фотодатчик
- кабели для присоединения к датчикам виброопор станка - шнур сетевой - инструкция по эксплуатации |
- фотодатчик;
- кабели для присоединения к датчикам виброопор станка; - шнур сетевой; - инструкция по эксплуатации. |
| Дополнительная комплектация: | - датчики вибрации
- пьезоэлектрические датчики силы для использования на измерительных опорах дорезонансных балансировочных станков |
- датчики вибрации
- пьезоэлектрические датчики силы для использования на измерительных опорах дорезонансных балансировочных станков |
