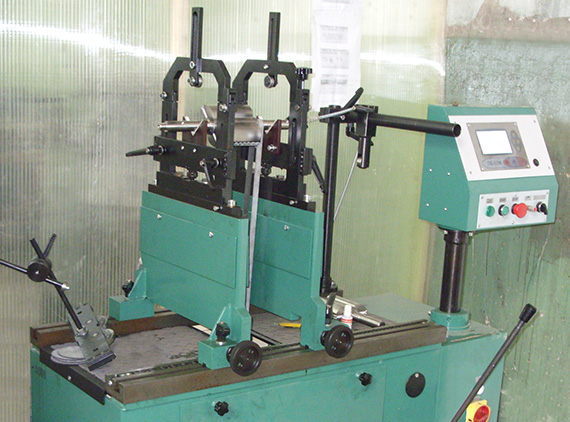

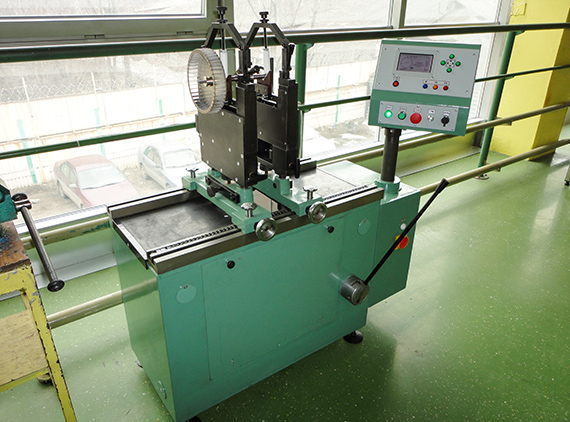

Станки балансировочные универсальные
для роторов до 100 кг
- Балансировка роторов массой до 100 кг.
- Балансировка межопорных и консольных роторов различных конструкций и типов (якоря электродвигателей, турбины, барабаны).
- Балансировка деталей сложной конфигурации (коленчатые валы легковых автомобилей, судовые и железнодорожные турбокомпрессоры, турбокомпрессоры когенерационных установок и т.д.)
- Балансировка роторов электродвигателей, всевозможных вентиляторов и дереворежущего инструмента.
- Балансировка деталей не имеющих собственных несущих поверхностей (диски, вентиляторы, насосы) на специальных оправках.
- Балансировка роторов в собственных подшипниках.
Особенности конструкции
- Узкие опоры (ширина опоры 42мм) с узкими роликами в сочетании с расположенным внутри основания ременным приводом позволяют производить балансировку деталей сложной конфигурации
- Сменные установочные призмы для балансировки легких роторов либо роторов с узкими опорными шейками.
- Опорные ролики спроектированы как полноценный подшипниковый узел разборной конструкции, что упрощает его обслуживание.
- Механизмы регулировки роликовых опор по высоте позволяют балансировать ротора как с симметричными (одинаковыми) так и не симметричными (разными) диаметрами установочных шеек.
- Подвеска опор имеет низкую собственную резонансную частоту, что гарантирует высокую точность и надежность измерений.
- Механизм фиксации подвески при разгоне и торможении ротора, дает возможность выполнять балансировку роторов с значительным начальным дисбалансом.
- Натяжение ремня производится одним движением с помощью рычага, что обеспечивает удобство в серийном производстве.
- Станина коробчатой формы позволяет установить станок прямо на цеховом полу.
- Предварительно настроенный частотно-регулируемый асинхронный электропривод позволяет контролировать частоту вращения ротора, процесс разгона и торможения.
- Предварительно настроенный частотно-регулируемый асинхронный электропривод позволяет контролировать частоту вращения ротора, процесс разгона и торможения.
- Все электрооборудование расположено в шкафу, наружные кабеля заведены в металлорукава. Сборка соответствует нормам СЕ.
- Безопасность условий труда на станке обеспечивают жесткие упоры, защитные кожухи приводного ремня и вращающихся шкивов, защитные блокировки, эргономичные органы управления и т.д.

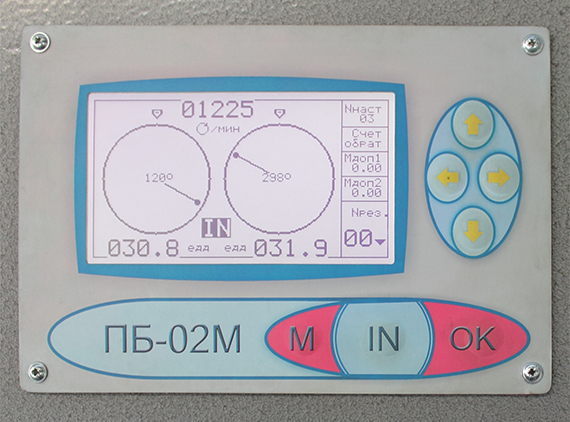

Характеристики балансировочной системы ПБ-02М
Двухплоскостная балансировочная система на современной микропроцессорной элементной базе.Программное обеспечение системы позволяет выполнять настройку станка на серийных роторах с начальным дисбалансом, что исключает необходимость изготавливать эталонный ротор и проведения условной балансировки.
- Калибровка балансировочной системы станка выполняется с использованием калибровочных грузов, методом 3-х пусков.
- Возможность отображения значений корректирующих дисбалансов в единицах измерения дисбалансов.
- Отображение балансировки в реальном времени.
- Измерение и отображение текущей частоты вращения детали
- Разложение корректирующих грузов на конструктивно обусловленные точки крепления (лопатки, лопасти, пазы).
- Энергонезависимая память: 20 предварительных настроек роторов; 1000 отчетов о балансировке.
- Возможность проведения статической (одноплоскостной) балансировки в динамическом режиме на двухплоскостном балансировочном станке
- Учет эксцентриситета балансировочной оправки.
Станки могут поставляться:
- с ременным приводом детали
- с осевым (карданным) приводом детали
- с комбинированным приводом детали
- со сверлильным модулем коррекции дисбаланса
- с защитным ограждением классов В или С в соответствии с ГОСТ 31321-2006
Технические характеристики балансировочных станков серии 9А
В таблице указан всего лишь перечень характеристик базовых станков. Многолетний опыт производства балансировочных станков показал, что очень часто конкретные потребности заказчика могут отличаться от технических характеристик стандартного станка. Практически любой параметр станка, касающийся балансируемого ротора (диаметр, длина, масса и т. д.) может быть изменен по желанию заказчика. При заказе станка все параметры балансируемого ротора обязательно согласовываются дополнительно.

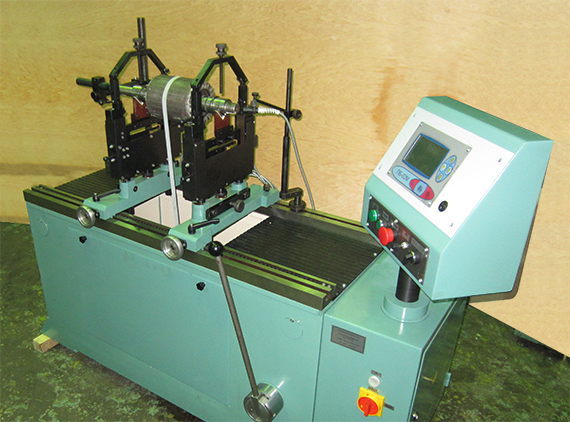

| Параметры | 9А713Т | 9А714У |
|---|---|---|
| Диапазон масс балансируемых роторов, кг | 60 | 100 |
| Максимальный диаметр ротора (над станиной), мм | 700 | 800 |
| Диаметр опорных шеек ротора, мм | 20 - 100 | 20 - 100 |
| Расстояние между серединами опорных шеек ротора, мм, min/max | 30-800 | 30-1100 |
| Тип опор | Ролики | |
| Минимально достижимый остаточный удельный дисбаланс, г.мм/кг | 0,4 | 0,4 |
| Диапазон частот вращения ротора, об/мин | 500-3000 | 500-3000 |
| Тип привода | Ременной | |
| Мощность электродвигателя, кВт | 1,5 | 1,5 |
| Элемент передающий вращение ротора | Ремень | |
| Приборное оснащение | Прибор балансировочный | |
| Длина основания, мм | 800 | 1200 |
