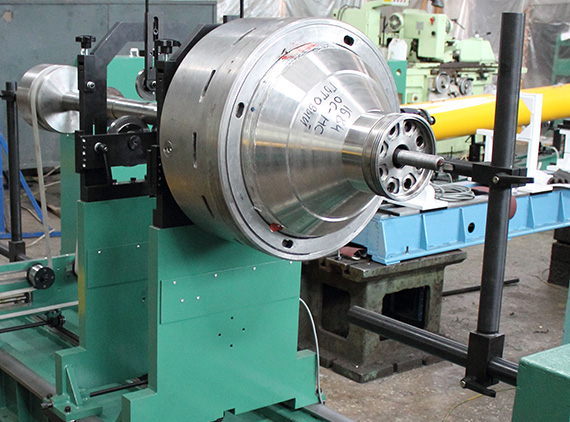

Станки балансировочные универсальные
дорезонансные до 10 000 кг
- Балансировка роторов в диапазоне масс до 100 кг, до 500 кг, до 1500 кг, до 3000 кг.
- Балансировка межопорных и консольных роторов различных конструкций и типов (якоря электродвигателей, турбины, барабаны).
- Балансировка деталей не имеющих собственных несущих поверхностей (диски, вентиляторы, насосы) на специальных оправках.
- Балансировка роторов в собственных подшипниках.
Особенности конструкции
- Цельнометаллические опоры для роторов с высоким начальным дисбалансом.

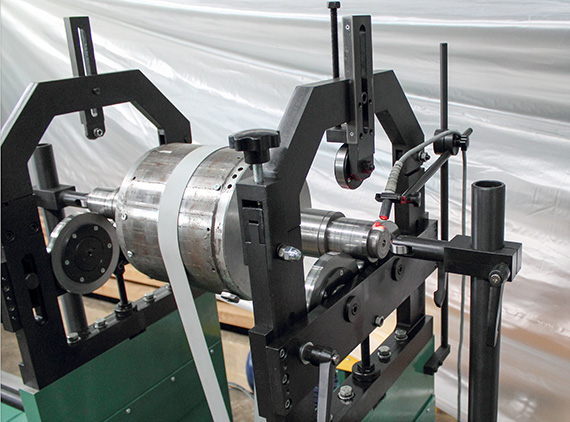

- Роликовые опоры со сферическими роликами обеспечивают стабильность параметров и точность измерения
- Роликовые кассеты дают возможность балансировать роторы с «узкими» опорными шейками.
- Опорные ролики спроектированы как полноценный подшипниковый узел разборной конструкции, что упрощает его обслуживание.
- Сменные кассеты с установочными призмами позволяют балансировать различные ротора в собственных подшипниках или подшипниковых узлах.

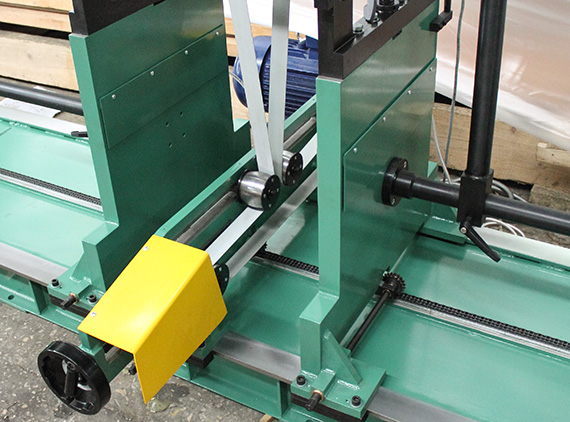

- Устройство ременного привода обеспечивает универсальность станка, большой ход натяжного шкива позволяет использовать всего один-два ремня. Установка ремня не требует разборки узла.
- Предварительно настроенный частотно-регулируемый асинхронный электропривод позволяет контролировать частоту вращения ротора, процесс разгона и торможения.
- Все электрооборудование расположено в шкафу, наружные кабеля заведены в металлорукава. Сборка соответствует нормам СЕ.
- Безопасность условий труда на станке обеспечивают жесткие упоры, защитные кожухи приводного ремня и вращающихся шкивов, защитные блокировки, эргономичные органы управления и т.д.
Характеристики балансировочной системы ПБ-02М
Двухплоскостная балансировочная система на современной микропроцессорной элементной базе.Программное обеспечение системы позволяет выполнять настройку станка на серийных роторах с начальным дисбалансом, что исключает необходимость изготавливать эталонный ротор и проведения условной балансировки.
- Калибровка балансировочной системы станка выполняется с использованием калибровочных грузов, методом 3-х пусков.
- Возможность отображения значений корректирующих дисбалансов в единицах измерения дисбалансов.
- Отображение балансировки в реальном времени.
- Измерение и отображение текущей частоты вращения детали
- Разложение корректирующих грузов на конструктивно обусловленные точки крепления (лопатки, лопасти, пазы).
- Энергонезависимая память: 20 предварительных настроек роторов; 1000 отчетов о балансировке.
- Возможность проведения статической (одноплоскостной) балансировки в динамическом режиме на двухплоскостном балансировочном станке
- Учет эксцентриситета балансировочной оправки.
Станки могут поставляться:
- с ременным приводом детали
- с осевым (карданным) приводом детали
- с комбинированным приводом детали
- со сверлильным модулем коррекции дисбаланса
- с фрезерным модулем коррекции дисбаланса
- с защитным ограждением классов В или С по с ГОСТ 31321-2006
Технические характеристики балансировочных станков серии 9Д
В таблице указан всего лишь перечень характеристик базовых станков. Многолетний опыт производства балансировочных станков показал, что очень часто конкретные потребности заказчика могут отличаться от технических характеристик стандартного станка. Практически любой параметр станка, касающийся балансируемого ротора (диаметр, длина, масса и т. д.) может быть изменен по желанию заказчика. При заказе станка все параметры балансируемого ротора обязательно согласовываются дополнительно.
| Параметры | 9Д715 | 9Д716 | 9Д717 | 9Д718 |
|---|---|---|---|---|
| Диапазон масс балансируемых роторов, кг | 1 - 100 | 5 - 500 | 15 - 1500 | 30 - 3000 |
| Максимальный диаметр ротора (над станиной), мм | 850 | 1300 | 1800 | 2000 |
| Диаметр опорных шеек ротора, мм | 20 - 140 | 30 - 180 | 40 - 230 | 50 - 300 |
| Расстояние между серединами опорных шеек ротора, мм, min/max | 150 - 1350 | 200 - 2000 | 360 - 3000 | 470 - 3000 |
| Тип опор | Ролики | |||
| Минимально достижимый остаточный удельный дисбаланс, г.мм/кг | 0,4 | 0,4 | 0,4 | 0,4 |
| Диапазон частот вращения ротора, об/мин | 300 - 1500 | 300 - 1500 | 250 - 1200 | 200 - 1000 |
| Тип привода | Частотно-регулируемый асинхронный электропривод | |||
| Мощность электродвигателя, кВт | 2,2 | 4,0 | 7,5 | 15,0 |
| Элемент передающий вращение ротора | Ремень | |||
| Приборное оснащение | Прибор балансировочный | |||
| Длина основания, мм | 1600 | 2600 | 3150 | 3150 |
