Станки для балансировки карданных валов

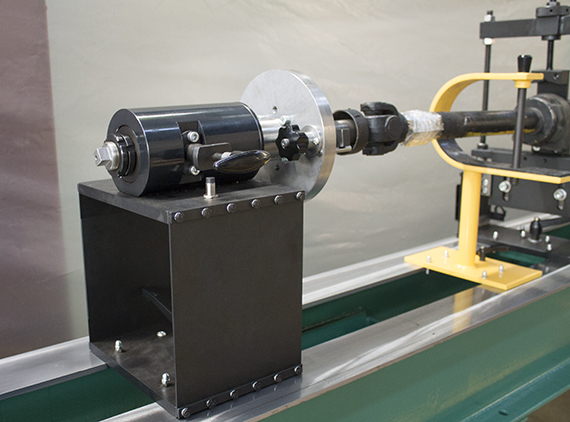

Станок балансировочный БВИ-03-74
Станок предназначен для балансировки в динамическом режиме различных двух- и трех- четырехопорных карданных валов, длиной до 4200 мм и весом от 3 до 120 кг.- Точность балансировки 5 гмм/кг.
- Универсальный кулачковый зажимной адаптер с ручным зажимом - фиксация 90% фланцев за считанные секунды.
- Конусное соединение шпинделя и адаптеров сводит к минимуму погрешность установки кардана.
- Наличие фиксатора шпинделя для удобства установки вала.
- Зарезонансные опоры надежной и простой конструкции: две шпиндельные и две промежуточные.
- Станок устанавливается на бетонные фундаментные тумбы.
- Асинхронный частотно-регулируемый электропривод с векторным управлением.
- Защитные скобы для предотвращения вылета вала и его элементов при разрушении шарниров или шлицевого соединения.
- Балансировочная система ПАК-4 - измерение одновременно в четырех плоскостях
- Датчик углового положения – отображение на экране текущего угла вала в реальном времени.

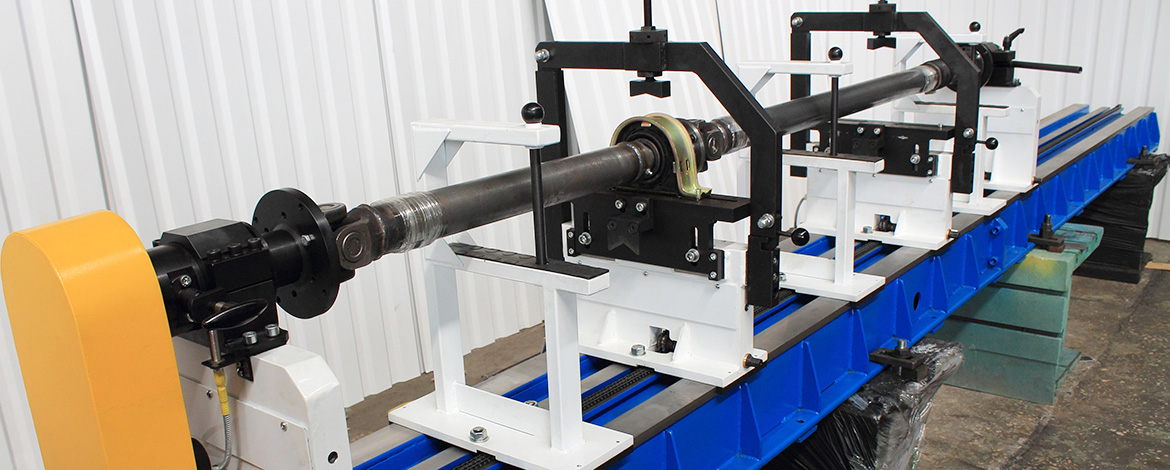

Станок балансировочный БВИ-03-77
Станок предназначен для балансировки в динамическом режиме различных двух- и трех- четырехопорных карданных валов, длиной до 4200 мм и весом от 3 до 150 кг.- Точность балансировки 5 гмм/кг.
- Универсальный кулачковый зажимной адаптер с ручным зажимом - фиксация 90% фланцев за считанные секунды.
- Конусное соединение шпинделя и адаптеров сводит к минимуму погрешность установки кардана.
- Наличие фиксатора шпинделя для удобства установки вала.
- Жесткие опоры – для валов с большим начальным дисбалансом.
- Задний шпиндель имеет пиноль – нужен один рабочий для работы на станке.

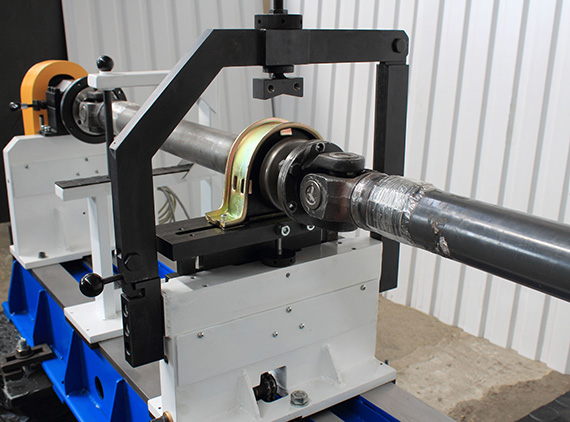

- Промежуточная опора – установка любых подвесных подшипников, фиксация любым способом.
- Станок устанавливается на бетонный фундамент.
- Асинхронный частотно-регулируемый электропривод с векторным управлением.
- Защитные скобы для предотвращения вылета вала и его элементов при разрушении шарниров или шлицевого соединения.
- Датчик углового положения – отображение на экране текущего угла вала в реальном времени.

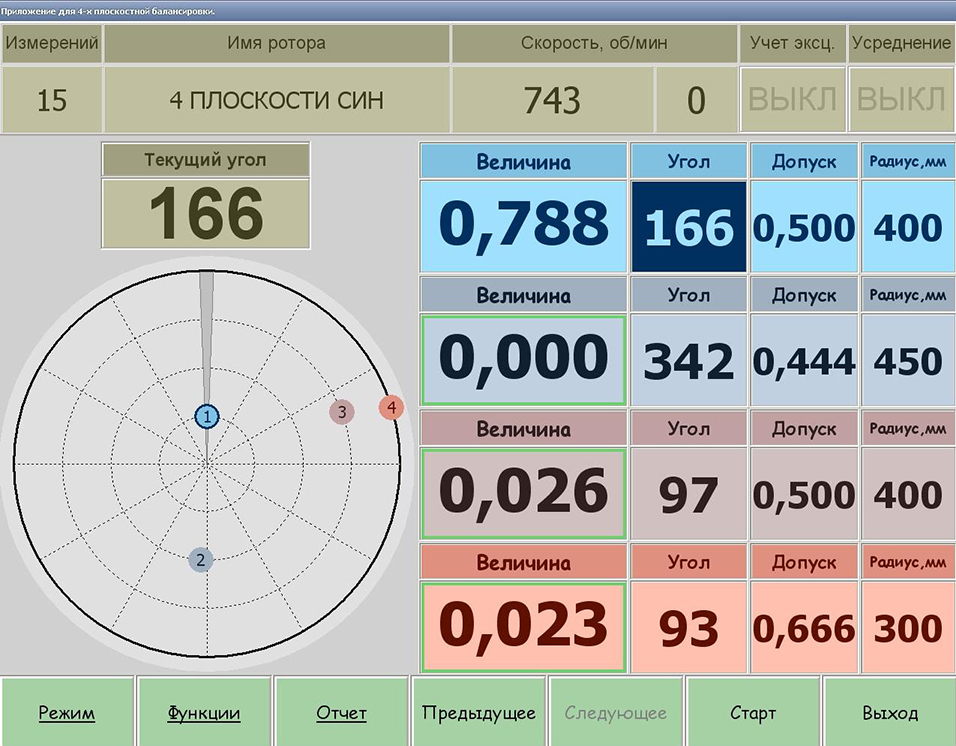

Характеристики балансировочной системы ПАК-4
- Одновременная балансировка в 4-х плоскостях, с возможностью 2-х, 3-х плоскостной балансировки.
- Информация о месте приварки и массе груза выводится на экран одновременно для всех плоскостей.
- Система показывает угловое положение карданного вала в реальном времени.
- Настройка на серийных карданах.
- Настройка системы методом 3-х пусков с использованием калибровочных грузов.
- Цифровая система на базе промышленного безвентиляторного компьютера с сенсорным экраном.
- Программное обеспечение построено на базе лицензионной ОС Windows.
Технические характеристики
| Параметры | БВИ-03-74 | БВИ-03-77 |
|---|---|---|
| Вес карданного вала | 3 – 120 кг | 3 – 150 кг |
| Максимальный диаметр трубы, мм | 200 | 150 |
| Максимальный диаметр фланцев, мм | 300 | 300 |
| Максимальная длина карданного вала, мм | 4200 | 4200 |
| Количество опор | 4 | 4 |
| Тип опор | зарезонансные | дорезонансные |
| Число одновременно измеряемых плоскостей коррекции вала | 2, 3, 4 | 2, 3, 4 |
| Диапазон частот вращения ротора, об/мин | 400 - 2500 | 400 - 2500 |
| Минимальный достижимый остаточный удельный дисбаланс, гмм/кг | 5 | 5 |
| Мощность электродвигателя, кВт | 1,5 | 3,0 |
| Измерительная система | 400 мм | 280 мм |
