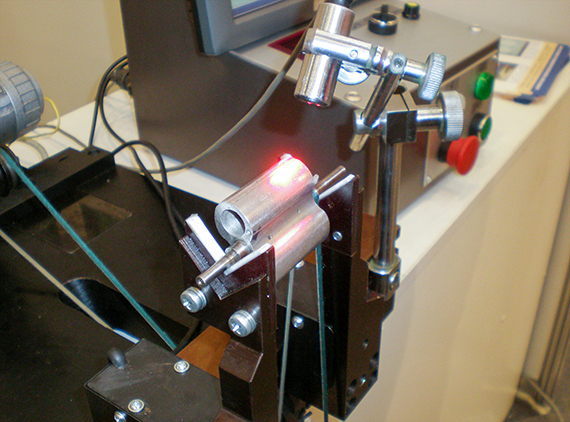

Станок для балансировки роторов газовых счетчиков
Предназначен для определения параметров динамической неуравновешенности роторов газовых счетчиков массой до 3 кг, позволяющих осуществить вращение приводом при помощи плоского бесконечного ремня. Определение параметров дисбаланса осуществляется при вращении ротора на собственных шейках во вкладышах призм, установленных на опорах стенда.
Особенности конструкции
- Высокая точность измерения - 0,4 гмм/кг.
- Жесткоопорная конструкция позволяет балансировать ротора с большим начальным дисбалансом.
- Антифрикционная пластмасса, в качестве материала ложемента повышает точность измерений.
- Автоматический доворот балансируемой детали в место установки или снятия корректирующей массы.
- Особенности конструкции позволяют производить устранение дисбаланса без съема ротора со станка.
- Выносливость станка позволяет использовать его в серийном производстве.
- Простая в управлении балансировочная система ПБ-02М выполняет цикл измерения одновременно в двух плоскостях коррекции.
- Станок оснащается частотно-регулируемым асинхронным электроприводом с векторным управлением. Привод позволяет задавать и контролировать время разгона и торможения ротора, выполнять бесступенчатое регулирование частоты его вращения без остановки электродвигателя, обеспечивает плавность работы станка и выбор оптимальных режимов для балансировки.
- Электроавтоматика, частотный привод и балансировочная система находятся в собственном корпусе. Наружные кабеля заведены в металлорукава. Безопасность электрооборудования соответствует нормам СЕ.
Основные технические характеристики
| Параметры | |
|---|---|
| Диапазон масс балансируемых роторов на станке, кг | 0,05 - 5 |
| Максимальный диаметр ротора, мм | 200 |
| Расстояние между серединами опорных шеек ротора, мм | 10 - 450* |
| Наибольший диаметр опорных шеек ротора, мм | 30 |
| Диапазон диаметров приводной шейки ротора, мм | 3 - 30 |
| Диапазон частот вращения ротора, об/мин | 300 - 1500 |
| Минимальный достижимый остаточный удельный дисбаланс, гмм/кг | 0,4 |
| Тип привода | Ременной |
| Тип опор | Призмы |
| Мощность электродвигателя привода вращения детали, не менее, кВт | 0,09 |
| Балансировочная система станка | ПБ-02М |
