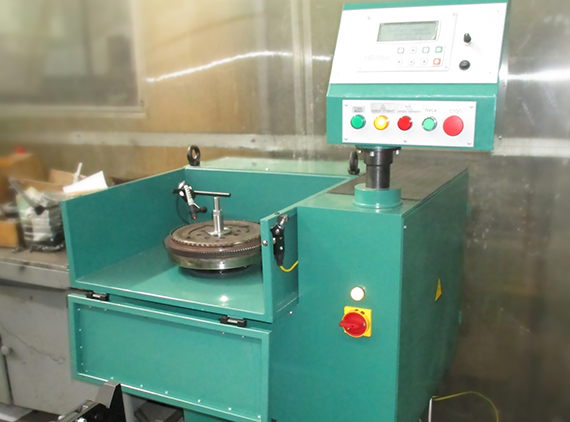

Станок для балансировки двухмассовых маховиков БВИ-03-80М6
- Балансировка роторов типа «диск» весом до 100 кг и наибольшим наружным диаметром до 550мм.

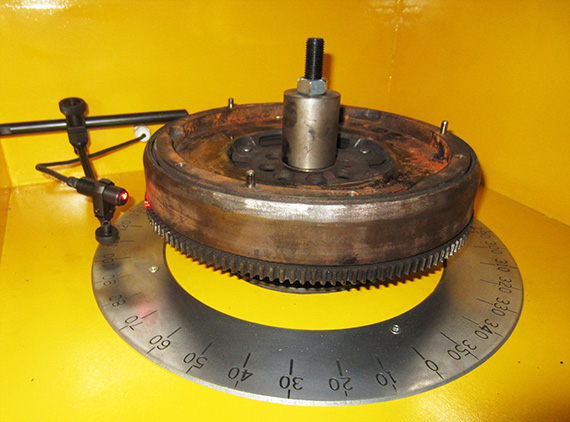

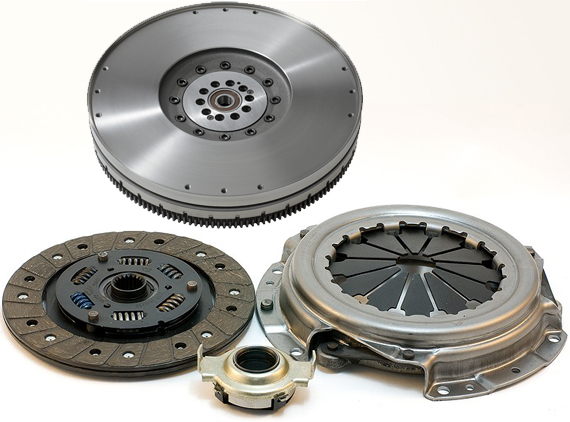

- Балансировка двухмассовых маховиков и сцеплений.
- Балансировка гидротрансформатров
- Балансировка тормозных дисков, шкивов.
Особенности конструкции
- Шпиндель станка спроектирован как полноценный узел разборной конструкции, что упрощает его обслуживание.
- Подшипники фирмы SKF, используемые в шпинделе легко могут быть заменены в процессе эксплуатации.

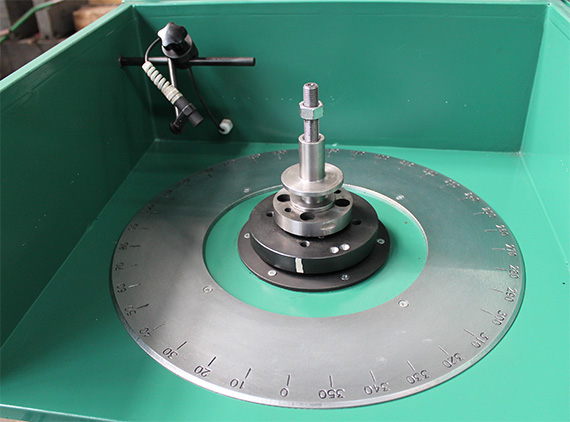

- Сменные балансировочные оправки позволяют быстро переоснащать станок под ротора с различными посадочными отверстиями.
- Фиксация шпинделя для удобства коррекции дисбаланса.
- Предварительно настроенный частотно-регулируемый асинхронный электропривод позволяет контролировать частоту вращения ротора, процесс разгона и торможения.
- Простая в управлении балансировочная система ПБ-02М выполняет цикл измерения одновременно в двух плоскостях коррекции.
- Защитное ограждение класса В предохраняет от контакта с вращающимися деталями.
- Все электрооборудование расположено в шкафу, наружные кабеля заведены в металлорукава.
- Безопасность условий труда на станке обеспечивают защитные кожухи ротора, приводных ремней и вращающихся шкивов, защитные блокировки, эргономичные органы управления и т.д.
Станок может поставляться в комплекте:
- со сверлильным модулем коррекции дисбаланса
- с фрезерным модулем коррекции дисбаланса
- со сварочным модулем коррекции дисбаланса
- с дополнительными оправками для балансировки различных деталей
- с защитным ограждением класса С (закрытый кожух)
Основные технические характеристики
| Параметры | |
|---|---|
| Максимальная масса балансируемых роторов, кг | 100 |
| Максимальный диаметр ротора, мм | 550 |
| Максимальная высота ротора, мм | 170 |
| Частота вращения ротора при балансировке, мин-1 | 300 - 1000 |
| Минимальный достижимый остаточный удельный дисбаланс, гмм/кг | 4,0 |
| Присоединительные размеры шпинделя | Конус №40 (7:24) |
| Габаритные размеры станка (длина х ширина х высота), мм | 716 x 850 x 1270 |
| Масса станка, кг (не более) | 850 |
| Род тока питающей сети | ~ 3-х фазный |
| Частота тока, Гц | 50 ± 1 |
| Напряжения сети, В | 380 ± 10% |
| Мощность электродвигателя привода вращения детали, не менее, кВт | 3,0 |
| Балансировочная система станка | ПБ-02М |
