Балансировочный станок для коленчатых валов 9Д715У
- Балансировка коленчатых валов легковых и грузовых автомобилей. Вес вала до 250 кг.
- Балансировка различных двухопорных роторов массой от 2,5 до 250 кг, в том числе с использованием оснастки.
Особенности конструкции
- Жесткоопорная конструкция для роторов с большими исходными дисбалансами.

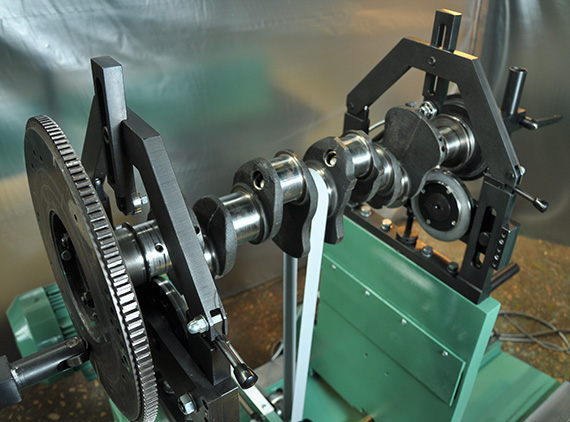

- Роликовые кассеты дают возможность балансировать роторы с «узкими» опорными шейками и обеспечивают стабильность параметров точности измерения.
- Опорные ролики спроектированы как полноценный подшипниковый узел разборной конструкции, что упрощает его обслуживание.
- Сменные кассеты с установочными призмами позволяют балансировать различные ротора в собственных подшипниках или подшипниковых узлах.
- Устройство ременного привода обеспечивает универсальность станка, большой ход натяжного шкива позволяет использовать всего один-два ремня. Установка ремня не требует разборки узла.
- Предварительно настроенный частотно-регулируемый асинхронный электропривод позволяет контролировать частоту вращения ротора, процесс разгона и торможения.
- Все электрооборудование расположено в шкафу, наружные кабеля заведены в металлорукава. Сборка соответствует нормам СЕ.

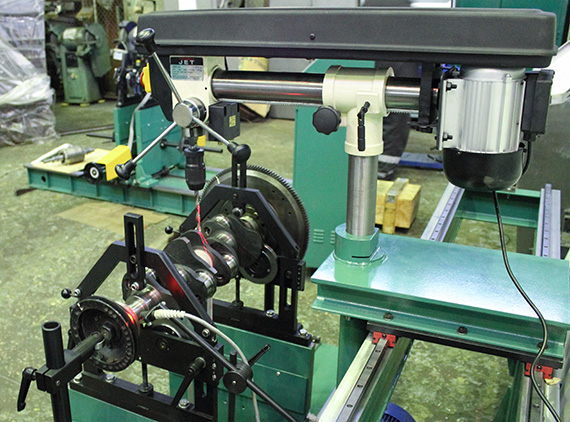

- Наличие сверлильного модуля позволяет устранять дисбаланс не снимая коленвал со станка.
Технические характеристики балансировочного станка 9Д715У
| Параметры | |
|---|---|
| Диапазон масс балансируемых роторов на станке, кг | 2,5 - 250 |
| Максимальный диаметр ротора, мм | 850 |
| Максимальный диаметр ротора над ременным приводом, мм | 500 |
| Расстояние между серединами опорных шеек ротора, мм | 150 - 1350* |
| Диаметр опорных шеек ротора, мм | 20 - 140 |
| Диапазон частот вращения ротора, об/мин | 300 - 1500 |
| Минимальный достижимый остаточный удельный дисбаланс, гмм/кг | 1,0 |
| Тип привода | Ременной |
| Тип опор | Ролики + призмы |
| Габаритные размеры станка (длина х ширина х высота), мм | 1600 х 1330 х 1268 |
| Масса станка, кг (не более) | 480 |
| Род тока питающей сети | ~ 3-х фазный |
| Частота тока, Гц | 50 ± 1 |
| Напряжения сети, В | 380 ± 10% |
| Мощность электродвигателя привода вращения детали, не менее, кВт | 3,0 |
| Балансировочная система станка (на выбор) | ПБ-02М или ПАК-1 |
